新品速递 | 效率96%,体积缩减25% 铭普新一代大功率集成变压器重磅发布

发布时间:2026-09-07

转载阅读:5470

新能源汽车产业正加速向轻量化、紧凑化、高效化演进。作为动力电池充电的核心单元,车载充电模块(OBC)的功率水平将影响充电时长与整车续航体验。但当前OBC集成变压器普遍存在电磁兼容性差、转换效率不足、体积与重量偏大等瓶颈,难以满足新一代整车架构需求。

凭借在磁性材料与电力电子领域的积累,以结构扁平化与集成化、磁电架构对称化与矩阵化的创新优势,铭普推出“物理+磁集成”大功率OBC集成变压器,实现96%转换效率、25%体积缩减、20%减重,破解高功率密度与高可靠性难题。

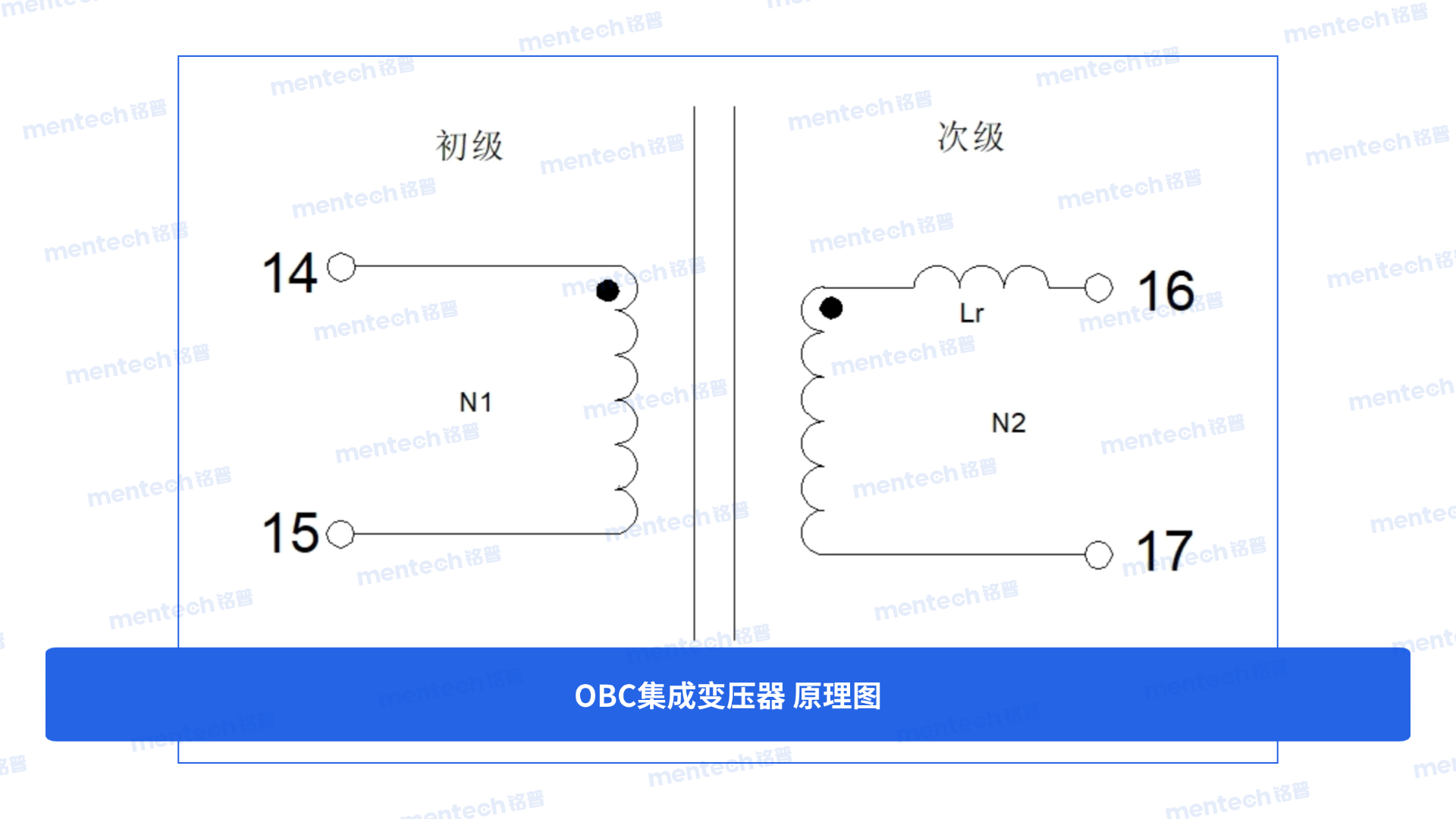

图1 OBC原理图.png



一、核心技术

1. 磁芯结构与材料优化

选用纳米晶等多种高性能软磁材料,结合磁路对称化设计,在保证基本电气特性的前提下大幅降低磁芯损耗。采用主变压器漏感复用为谐振电感,磁件体积减小30%,能量转换效率提升8%。


图2 PFC原理图.png

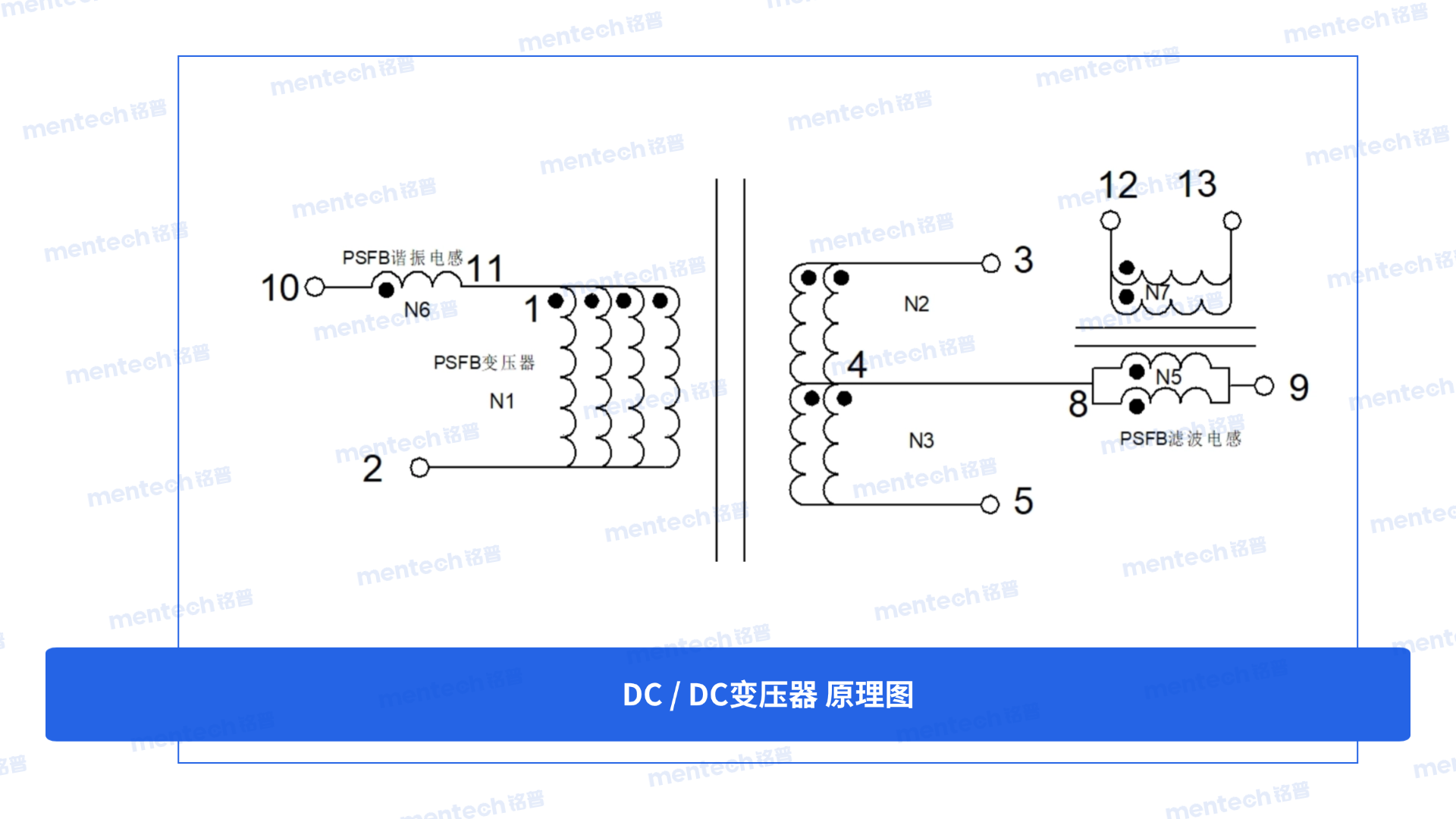

图3 DC_DC原理图.png


2. 绕组设计与工艺革新

DC主变绕组采用多层PCB板技术,基材选用新型高导热材料,显著提升绝缘强度与散热能力;优化绕组层数与线径,有效降低铜损,进一步提升功率密度及长期运行可靠性。

3. 复合型电磁屏蔽

创新设计融合高导磁率材料与低电阻率金属的复合屏蔽结构,高效抑制电磁干扰,完全满足车载电磁兼容性标准,保障复杂电磁环境下系统稳定运行。

4. 反向预充绕组精准控制

在变压器或输出电感中集成反向预充辅助绕组,通过精密的绕组布局,准确控制耦合系数与漏感,实现对预充电流和主电路参数的精细调节,有效抑制启动冲击,提升系统安全性与器件寿命。

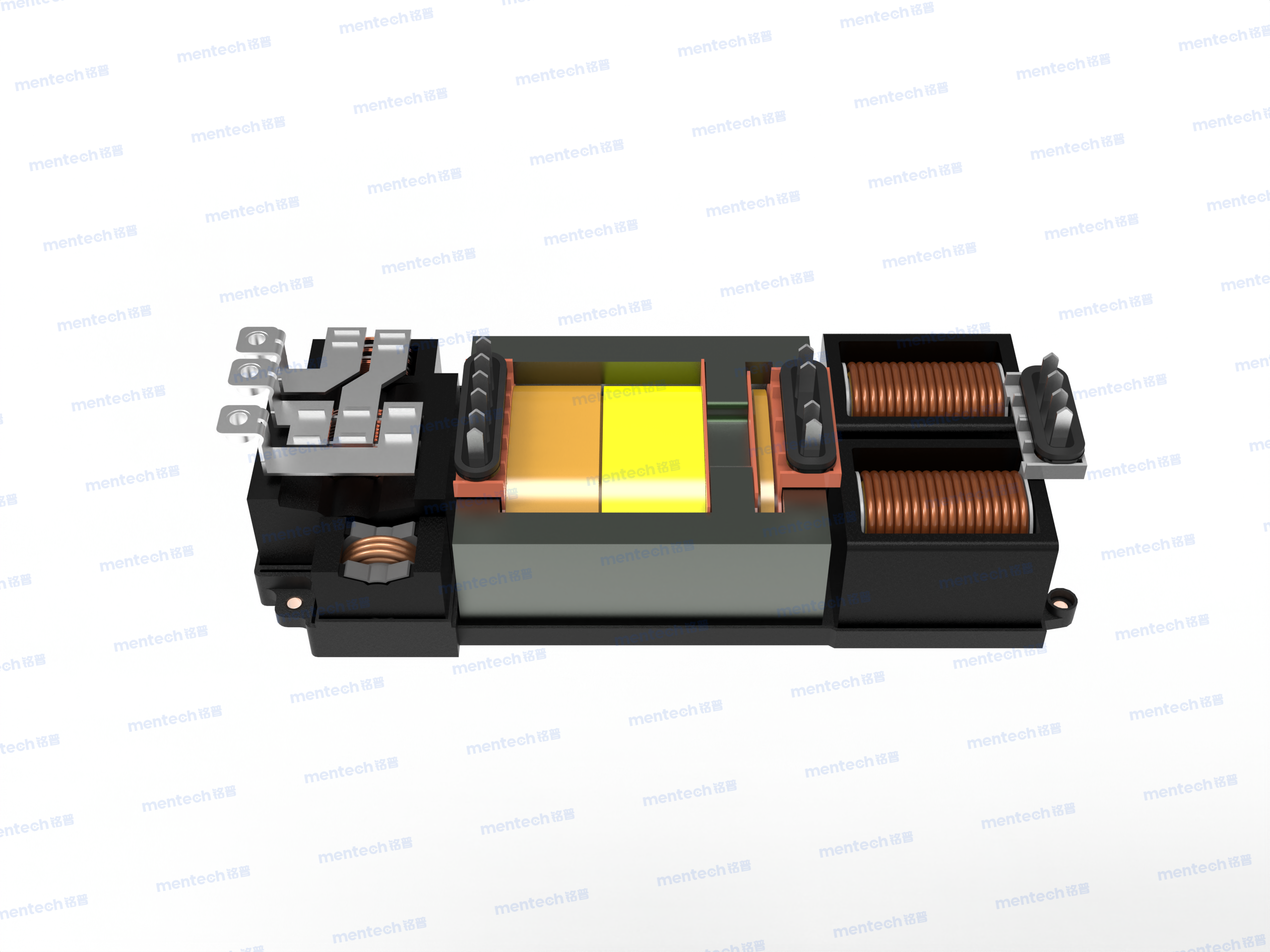

图4 产品图.png


二、 产品优势




新一代OBC集成变压器实现能量转换效率96%,功率密度远超行业平均水平;产品体积缩小25%,重量减轻20%,直接释放宝贵的车载空间、降低整备质量,助力客户实现更优的整车续航与能效表现。



三、 产品尺寸

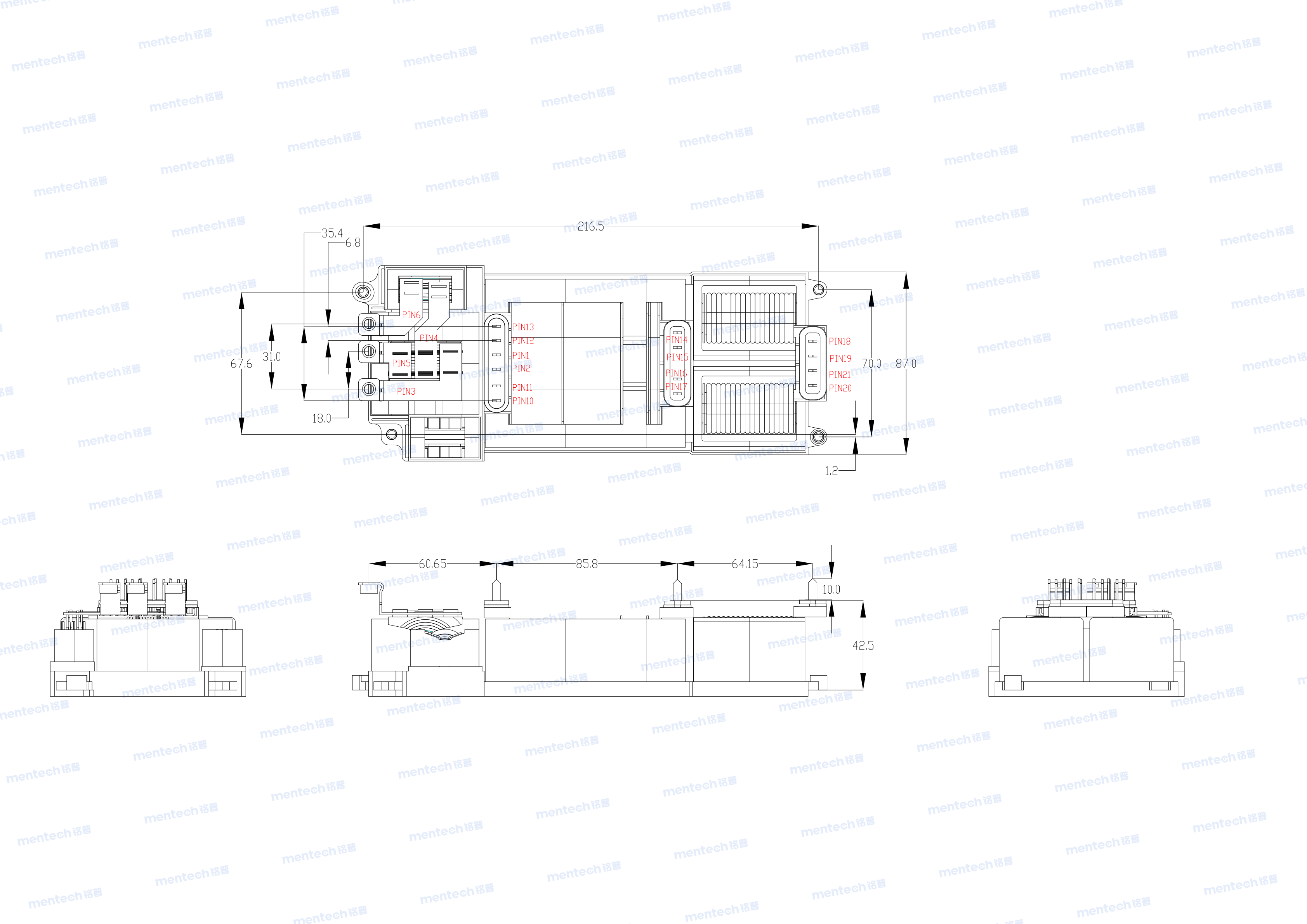

图7 尺寸图.png



四、 应用场景

l 电动汽车与新能源汽车:车载充电器(OBC)

l 数据中心与AI计算:数据中心电源单元、服务器电源等

l 可再生能源与储能:光伏逆变器、储能系统、充电桩等

l 工业与通信:轨道交通、不间断电源(UPS)等


结语

铭普光磁始终致力于以技术创新驱动产品升级,新一代大功率集成变压器的推出,旨在为客户提供更高效、更紧凑、更可靠的车载电源解决方案。欢迎咨询,获取定制化技术方案及报价。
