技术前沿 | 平面变压器技术 引领电源系统小型化高效化革命
发布时间：2025-05-31
转载阅读：2628
平面变压器（Planar Transformer）是一种基于PCB（印刷电路板）或多层平面绕组结构的变压器技术，与传统绕线式变压器相比，具有低剖面、高功率密度、优异的散热性能和制造一致性等特点。近年来，随着电力电子、新能源、消费电子、通信等领域的快速发展，平面变压器技术得到了广泛关注和应用。
核心优势
1、体积小、重量轻：厚度可低至几毫米，适合便携式设备（如USB PD快充）。
2、制造一致性高：PCB工艺避免人工绕线误差，适合大批量生产。
3、散热性能好：扁平结构有利于通过PCB散热，降低热阻。
4、高频特性优异：漏感低（可控制在1%以下），适用于高频开关电源。
技术发展

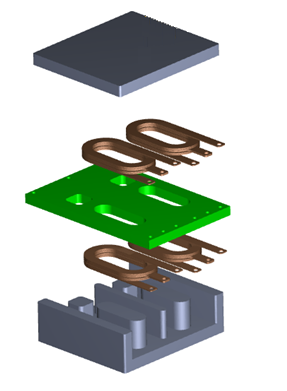

线圈绕组多样化：多层PCB绕组通过高精度PCB工艺实现绕组层叠，减少漏感和寄生电容，提高效率；铜片绕组适用于大电流应用，通过高速冲压工艺大大降低产品成本；采用三层绝缘线及其他绝缘线的线饼绕组结构简化了产品设计难度，缩短了产品开发周期和降低了材料成本。

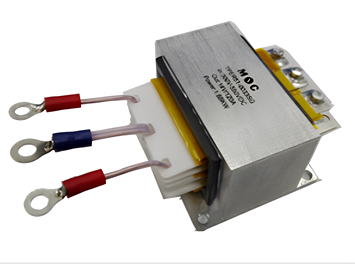

带金属散热外壳的平面变压器

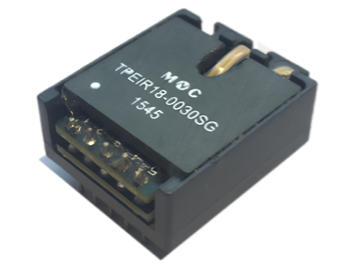

磁集成技术：通过采用磁集成技术，将电感和变压器功能集成到一组磁心结构中，从而减小产品体积，提高功率密度，适应紧凑型设计。

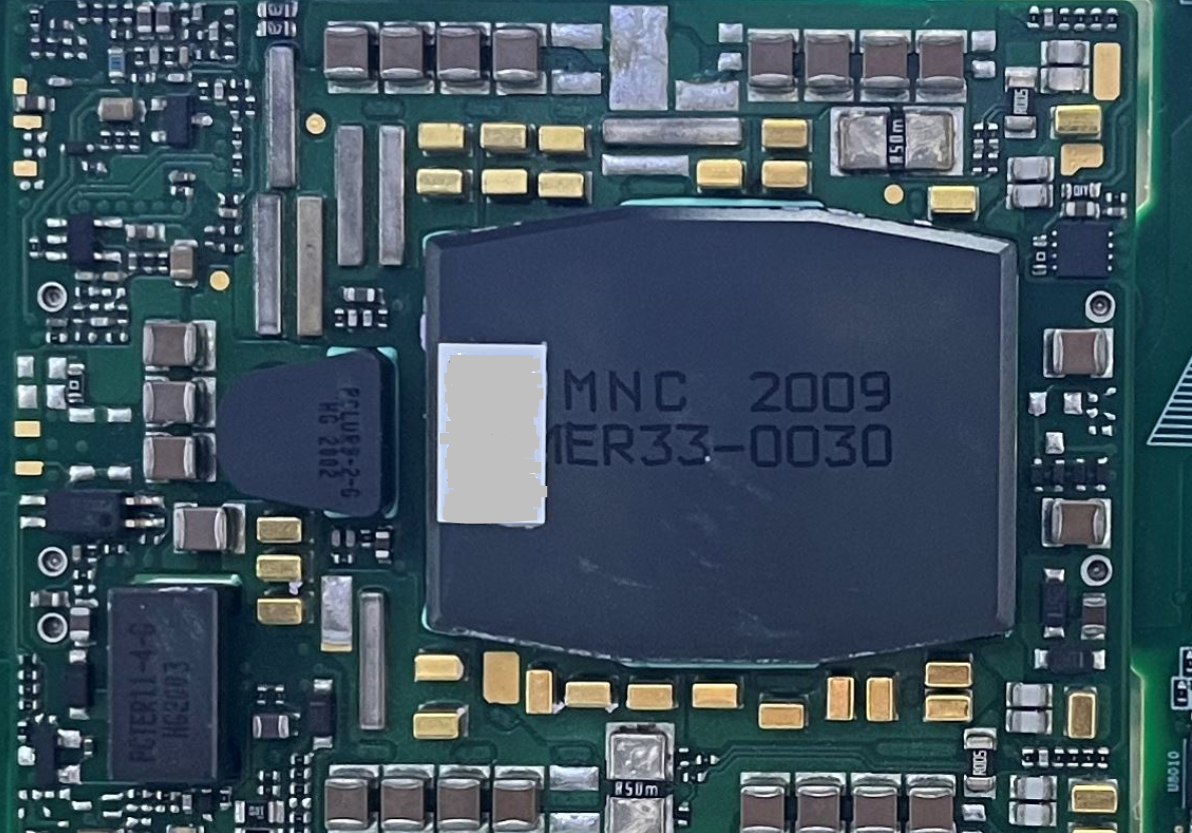

采用金属基板提升大功率平面变压器散热能力。
磁性材料：高频低功耗磁性材料的使用进一步减小了产品体积，提高了功率密度和效率，产品越来越多的应用到MHz级开关电源中。
绝缘材料：通过使用耐高温绝缘材料（如聚酰亚胺）确保高电压隔离和可靠性。
通过仿真工具（如ANSYS、COMSOL）优化绕组布局，降低高频交流电阻（如采用利兹线绕组结构）。

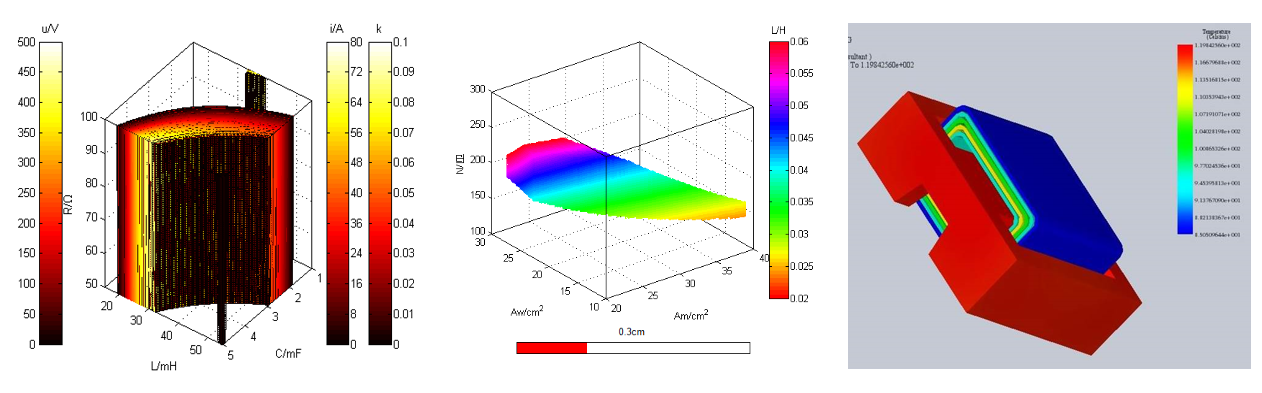

使用仿真模拟产品磁场强度及热应力分布，通过优化设计提高产品散热能力。
使用AI 辅助功能，快速筛选优化产品性能参数，缩短新产品开发周期。
04 标准化与模块化
绕组线圈可以做成标准化系列，通过不同组合形成系列产品来满足不同的性能需求。
通过与电感、电容的集成形成一体化功率模块（如LLC谐振变换器），标准化平面变压器模块，简化设计流程。
01 消费电子
快充适配器（如GaN充电器）、无线充电模块。
笔记本电脑、LED驱动电源等。
车载DC-DC转换器，如电动汽车OBC车载充电机。
微型光伏逆变器及储能系统中的高频隔离变换器。
服务器电源中48V母线转换器、5G基站电源模块。
高密度PoE（以太网供电）设备。
工业自动化（如PLC隔离电源）、高频感应加热。
医疗设备（如MRI、X光机）中的高压隔离电源。
卫星电源系统、无人机动力模块，需满足轻量化与高可靠性要求的应用场景。
更高频率：配合宽禁带半导体（GaN/SiC）向10MHz+发展。
集成化：与IC、被动元件集成，实现“All-in-One”电源解决方案。
智能化：嵌入温度/电流传感器，实现实时监控。
绿色制造：无铅化工艺和可回收材料应用。
平面变压器技术通过结构创新和高频化设计，正在推动电力电子系统向小型化、高效化方向发展。随着材料科学和工艺技术的进步，其在新能源、汽车电子、通信等领域的渗透率将持续提升，成为未来高性能电源系统的关键组件之一。
